خط إنتاج جرار زراعي عجلاتي

هيكل الجرار الزراعي ذو العجلات

نظام القوة: عادة ما يستخدم محرك الديزل، ويتميز بقوة الدفع القوية ومعامل احتياطي العزم الكبير. على سبيل المثال، يحتوي جرار RD504 على محرك Quanchai، الذي يتمتع بمستوى عالي من الاعتمادية.

نظام الهيكل: يشمل نظام النقل، نظام السير، نظام التوجيه، نظام الفرامل، إلخ. الهيكل هو جهاز ينقل قوة المحرك، ووظيفته هي نقل قوة المحرك إلى العجلات الدافعة وأجهزة العمل، مما يتيح للجرار السير وتنفيذ العمليات. على سبيل المثال، يحتوي هيكل جرار القوة العالية متعدد الاستخدامات على تصميم براءة اختراع فريد من نوعه TF + TD، مع نظام دفع رباعي، ونصف محور مقوى، وصندوق تروس 16F + 8R، وتوجيه هيدروليكي مساعد، و s

نظام الهايدروليك: مستخدم في رفع وانخفاض أجهزة التعليق، وضبط جهاز السحب، وتحكم محور نقل القوة، إلخ. يحتوي بعض الجرارات أيضًا على نظام تحكم هيدروليكي في التوجيه، مما يزيد من حساسية التوجيه واستقرارية التشغيل.

الأجهزة الكهربائية: تشمل بشكل رئيسي الأجهزة التي تولّد الكهرباء، والأجهزة التي تستهلكها، والأجهزة التي توزعها. دورها هو حل مشاكل الإضاءة والعلامات في الجرار وتشغيل المحرك.

الأجهزة العاملة: تشمل أجهزة التعليق الهيدروليكية، وجهاز السحب، ومحور نقل القوة، إلخ. تستخدم لجر أو تعليق الأدوات الزراعية أو نقل قوة المحرك إلى الأدوات العاملة، لتنفيذ عمليات الحقل والنقل أو معالجة المنتجات الزراعية في أماكن ثابتة.

كابينة القيادة: توفر بيئة تشغيل جيدة، وتتميز بعض كابينات القيادة بتصميم أرضية مسطحة ماصة للصدمات، مما يوفر راحة جيدة للسائق.

عملية تجميع الجرار الزراعي ذو العجلات

إعداد القطع: تصنيف وتخزين جميع القطع وفقًا للمتطلبات، وضمان جودة القطع وسلامتها.

تجميع الهيكل: يتم تثبيت المحرك أولاً على الهيكل، ثم تثبيت نظام النقل، نظام السير، نظام التوجيه ونظام الفرامل تباعًا. على سبيل المимер، يتم تثبيت صندوق التروس والجسر الأمامي على الهيكل، وتثبيت نظام التوجيه، ونظام الفرامل وال.

تركيب نظام الهايدروليك: تثبيت أجزاء الهايدروليك مثل الأسطوانات الهيدروليكية، المحركات الهيدروليكية، مضخات الهايدروليك، إلخ. وربط المواسير الهيدروليكية.

تركيب الأجهزة الكهربائية: تثبيت المولد، البطارية، الأجهزة الكهربائية، وأجهزة التوزيع الكهربائية، وربط الأسلاك الكهربائية.

تركيب كابينة القيادة: تفكيك كابينة القيادة أولاً، ثم تثبيتها على الهيكل وتثبيت لوحة القيادة، والمقاعد، إلخ.

تركيب الأجهزة العاملة: يتم تثبيت أجهزة التعليق الهيدروليكية، وجهاز السحب، ومحور نقل القوة، إلخ.

تركيب العجلات: تثبيت العجلات على العجلات، وضبط وتوجيه العجلات.

ضبط الجرار: ضبط الجرار بعد الانتهاء من التجميع، بما في ذلك ضبط المحرك، نظام الهايدروليك، نظام التوجيه، إلخ.

التفتيش والاختبار: فحص الجرار بعد التجميع واختبار الأداء للتأكد من أنه يفي بالمعايير والمتطلبات ذات الصلة.

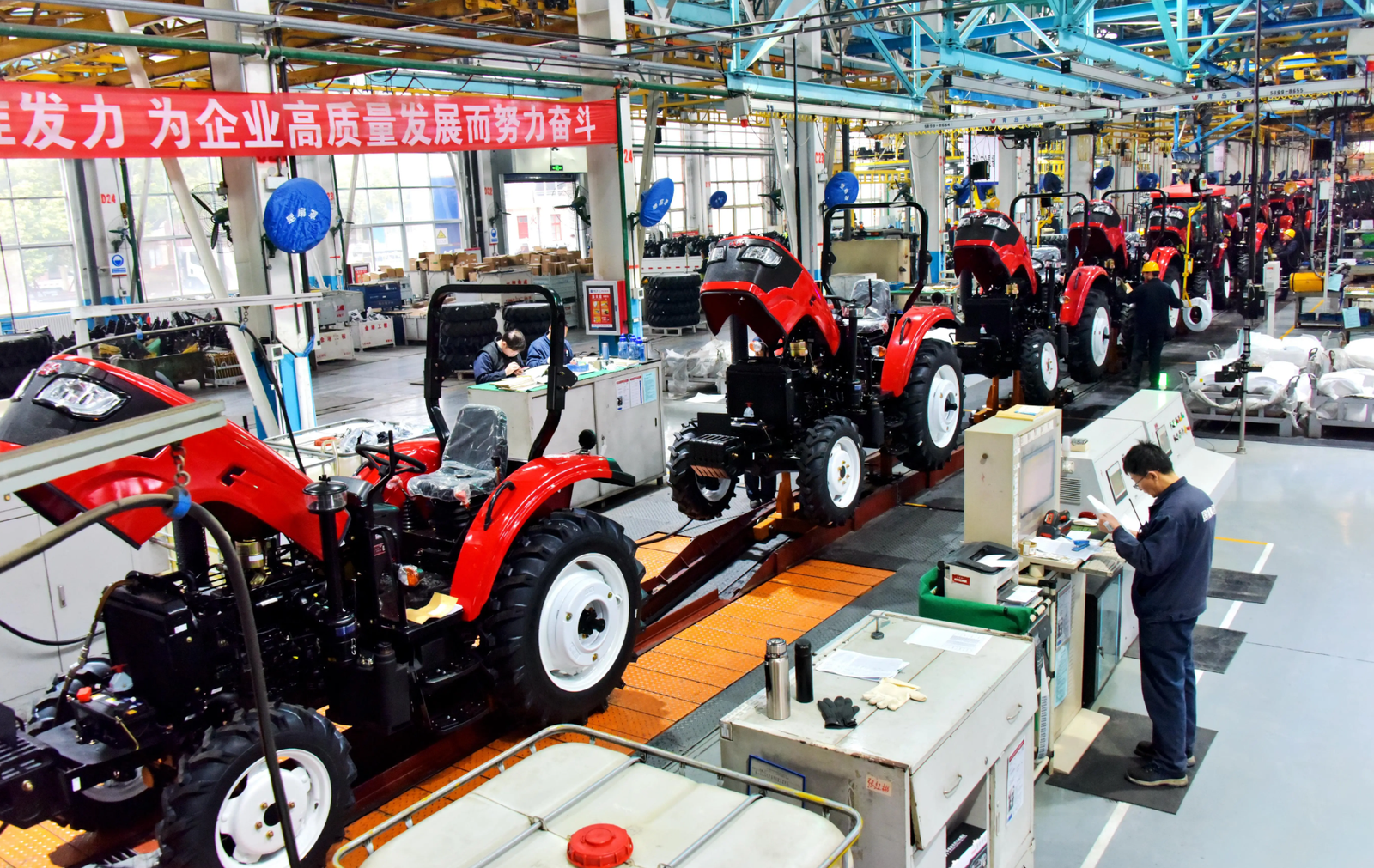

خط تجميع الجرار الزراعي ذو العجلات

نظام النقل: استخدام معدات نقل آلية، مثل ناقل الأسطوانات، ناقل الألواح، إلخ. لنقل قطع الجرار ونصف المنتجات وفقًا للعملية المحددة.

إعداد الأماكن: وفقًا لعملية التجميع، يتم ترتيب أماكن التجميع بشكل معقول، وتكون كل مكان مسؤولة عن مهمة تجميع معينة. على سبيل المимер، يتم تجميع الهيكل في مكان تجميع الهيكل، وتركيب نظام الهايدروليك في مكان تجميع الهايدروليك، إلخ.

إنتاج مرنة: من خلال نظام MES واللوجستيات الذكية، يمكن تحقيق إنتاج مختلط لأنواع مختلفة من الجرارات بقوة حصان مختلفة. يمكن للخط تغيير المهام الإنتاجية تلقائيًا وفقًا لخطة الإنتاج، مما يزيد من كفاءة الإنتاج والمرونة.

تطبيق نظام MES في إنتاج الجرار الزراعي ذو العجلات

إدارة خطة الإنتاج: يمكن لنظام MES تحديد خطة إنتاج مفصلة وفقًا لمتطلبات الطلب، وترتيب المهام والموارد الإنتاجية بشكل معقول. على سبيل المимер، تحديد كمية الجرارات من نوع مختلف، وتسلسل الإنتاج ووقت الإنتاج، إلخ.

مراقبة العملية الإنتاجية: مراقبة جميع مراحل العملية الإنتاجية في الوقت الحقيقي، بما في ذلك إمدادات القطع، وتقدم التجميع، وحالة تشغيل المعدات، إلخ. من خلال نظام MES، يمكن للمديرين معرفة الوضع الاستثنائي في العملية الإنتاجية في الوقت المناسب، واتخاذ تدابير معالجة.

التحكم في الجودة: يمكن لنظام MES جمع وتحليل البيانات المتعلقة بالجودة في العملية الإنتاجية، وتحقيق مراقبة الجودة في الوقت الحقيقي. عند اكتشاف مشكلة في الجودة، يمكن تتبع مصدر المشكلة في الوقت المناسب واتخاذ تدابير للتحسين.

إدارة المعدات: إدارة معدات الإنتاج، بما في ذلك الصيانة، والعناية، وتشخيص الأعطال، إلخ. من خلال نظام MES، يمكن ترتيب خطط الصيانة والعناية للمعدات بشكل معقول، وزيادة معدل استخدام المعدات وموثوقيتها.

الجمع والتحليل للبيانات: يمكن لنظام MES جمع البيانات المتعلقة بالعملية الإنتاجية تلقائيًا، مثل كفاءة الإنتاج، البيانات المتعلقة بالجودة، بيانات تشغيل المعدات، إلخ. من خلال تحليل هذه البيانات، يمكن توفير الدعم القوي لقرارات الإنتاج في الشركة، ومساعدة الشركة في تحسين العملية الإنتاجية، وزيادة كفاءة الإنتاج وجودة المنتج.
